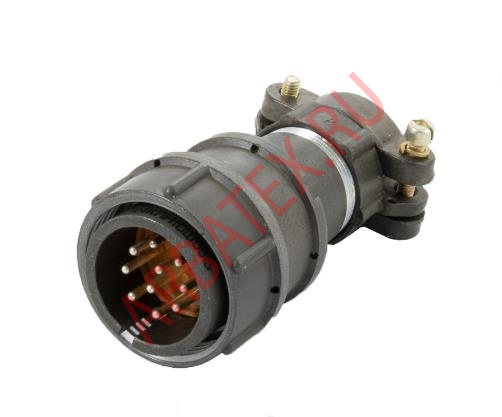

2РМ27КПН7Ш2А1 вилка

2РМ27КПН7Ш2А1 вилка электрическая цилиндрическая ручного соединения низкочастотная негерметичная, внутреннего объемного монтажа, применяется в радиоэлектронной и радиотехнической аппаратуре соединяют цепи с нагрузкой до 6 А на каждый и до 20 А на соединитель в целом при напряжении переменного и постоянного тока до 560 В.

Условные обозначения:

2РМ27КПН7Ш2А1 вилка.
2РМ - тип соединителя-электрический низкочастотный цилиндрический негерметичный.
27 - условный размер корпуса.
К - вид корпуса: К - кабельный.
П - вид патрубка: П - прямой.
Н - вид гайки патрубка: Н - для неэкранированного кабеля.
7 - количество контактов;
Ш - часть соединителя: Ш - вилка.
2 - обозначение сочетания контактов; 2 - 1 мм, 1,5 мм.
А - покрытие контактов: А - золото.
1 – Максимально допустимая температура окружающей среды: 1 - 100°С.

Технические характеристики:

Тип соединителя	негерметичный, климатика УХЛ
Количество контактов	7/24
Рабочее напряжение для разъемов с семью контактами, не более	700 В
Максимальная токовая нагрузка на одиночный контакт, для разъемов с семью контактами:
для контактов Ø 1,0мм, не более	8 А
для контактов Ø 1,5мм, не более	16 А
Максимальная токовая нагрузка общая, для разъемов с семью контактами, не более	60А
Сопротивление контактов:
Ø 1,0мм, не более	5,0 МОм
Ø 1,5мм, не более	2,5 Ом
Материал контактов	золото / серебро / палладий
Емкость между контактами, не более	6 пФ
Сопротивление изоляции в нормальных климатических условиях, не менее	5000 МОм
Синусоидальная вибрация, диапазон частот	1...5000 Гц
Синусоидальная вибрация, ускорение	490 (50) м/с2 (g)
Механический удар, одиночного действия с ускорением	5000 (500) м/с2 (g)
Механический удар, многократного действия с ускорением	1000 (100) м/с2 (g)
Атмосферное пониженное давление	133,32*10-12 (10-12) Па (мм рт.ст.)
Повышенная относительная влажность воздуха при температуре +40°C	98 %
Рабочая температура окружающей среды	-60...+100 *C
Минимальная наработка, не менее	1000 часов
Максимальное количество сочленений-расчленений	500 раз
Гарантийный срок хранения	15 лет
