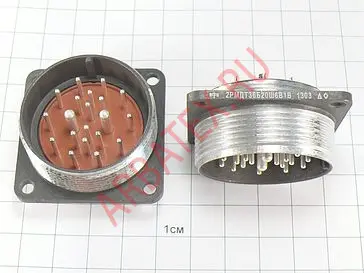

2РМДТ36Б20Ш6А1В вилка

Технические характеристики 2РМДТ36Б20Ш6А1В:

Токовая нагрузка на одиночный контакт:

- диаметром 1,5 мм - 10 А;

- диаметром 3 мм - 36 А.

Максимальная суммарная нагрузка на соединитель - 147 А.

Максимальное рабочее напряжение:

- для контактов диаметром 1,5 мм - 560 В; 700 В;

- для контактов диаметром 3 мм - 560 В.

Максимальное испытательное напряжение в нормальных климатических условиях:

- для контактов диаметром 1,5 мм - 1850 В; 2300 В;

- для контактов диаметром 3 мм - 1850 В.

Максимальное испытательное напряжение при давлении 399,96 Па (3 мм рт. ст.):

- для контактов диаметром 1,5 мм - 350 В; 450 В;

- для контактов диаметром 3 мм - 350 В.

Сопротивление контактов:

- диаметром 1,5 мм - не более 2,5 мОм;

- диаметром 3 мм - не более 0,8 мОм.

Емкость между контактами - не более 6 пФ.

Сопротивление изоляции разъёма 2РМДТ36Б20Ш6А1В - не менее 5000 МОм.

Электрическая прочность изоляции:

- при максимальном рабочем напряжении 560 В - 1850 В;

- при максимальном рабочем напряжении 700 В - 2300 В.

Усилие расчленения соединителей - не более 215,82 Н (22 кгс).

Усилие расчленения гнезд с контрольным калибром:

- для контактов диаметром 1,5 мм - от 0,7 Н до 3,92 Н (от 0,07 кгс до 0,4 кгс);

- для контактов диаметром 3 мм - от 1,25 Н до 5,9 Н (от 0,125 кгс до 0,6 кгс).

Минимальная наработка - 1000 ч.

Число сочленений-расчленений - 500.

Гамма-процентный срок сохраняемости, при γ=99,5% - 15 лет.

Сочленение вилки 2РМДТ36Б20Ш6А1В - резьбовое.

Поляризация корпусов - одношпоночная.

Габаритные размеры - 43×43×27 мм.

Масса - не более 38,5 г.
